2024/4/4 올리 바이크를 구입하면서, 힌지 스프링과 미드스탑블록을 구입하고자 했는데, 둘다 올리 바이크와는 호환이 되지 않는 것을 알았다. ㅠㅠ. 구입하고 여러 정보를 찾아보면서 알게된 사실이, 브롬톤과 거의 동일한 유사브롬톤들도 브롬톤 부품과 100% 호환이 되지 않을 수 있다는 사실이다.



아래와 같은 힌지 스프링은 올리 바이크와 호환되지 않는다. 아쉬운 데로 플라스틱은 제거하고, 그냥 스프링만 장착하였다. 누가 올리에도 동작하는 제품을 만들어 주면 좋겠다.



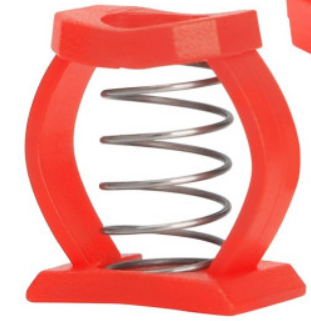

힌지 스프링



미디스탑 블록은 3D  프린터로 제작해 해 보았다. 수년은 방치된 3D 프린터와 뚝뚝 끊어지는 PLA 필라멘트로 프린트에 애를 먹었다. 브롬톤 미드스탑 블록은 탄성이 있는 TPU 재질로 프린트 하는 것을 봐서, 향후 TPU 필라멘트를 구입해서 프린트 하려고, 계속  PLA로 테스트 프린트를 했다. 그런데, 의외로 아래 1차 완성품은 탄성이 없지만 잘 동작했다. 크기도 딱 맞고 흔들리지 않아서 별도의 케이블 타이로 고정하지 않아도 문제가 없을 정도다. 강도가 약하게 낮은 밀도로 프린트한 거라, 잠시 사용하다가 다시 프린트 할 생각이다.

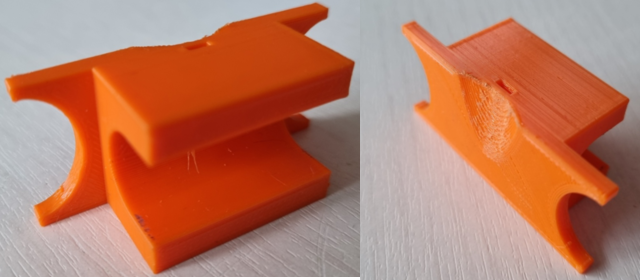

3D 프린터로 프린트 한 미드스탑블록

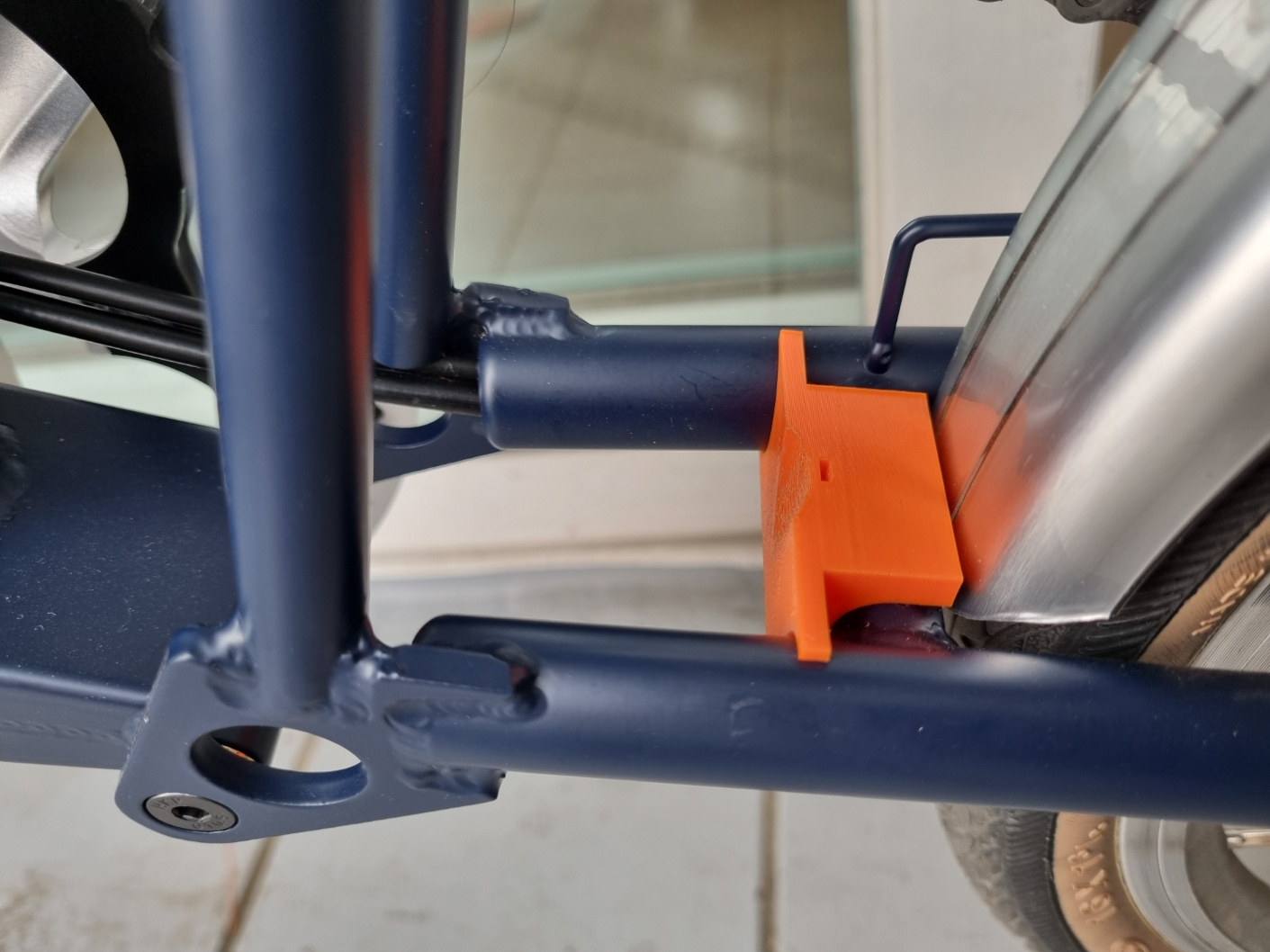

미드스탑블록 장착 사진





장착방법
동작 테스트



3D 프린트 파일

midstop3_stl.stl
0.28MB



최종버젼 추가

midstop6_stl.stl
0.32MB



Posted by 장손1
,

이재명

아무거나 2019. 3. 21. 22:13

지금와서 다시 봐도 역시 이재명은 대단하다. 정치인은 욕하기 전에 자기를 봐라.

https://www.youtube.com/watch?v=-ziZBUQlPH0

'아무거나' 카테고리의 다른 글

구글 15주년 기념 스윙마이스틱 게임  (0) 2013.09.27
Posted by 장손1
,

Wireless GH60 Satan Keyboard Project #2


무선 키보드 2호기를 제작하였다. 이번엔 중국 게이트론 적축 스위치를 사용하였다. 구입한 제품이 1호기와는 조금 다른데, 케이스가 합성수지 -> 알루미늄, 키 색깔이 다른 키캡이 축가, 스페이스 바가 짧아져서 적축 스위치를 사용할 수 있는 정도이다. 참고로 기존 키보드는 적축 스위치로 스페이스바를 밀어올리지 못하여 흑측 스위치를 별도로 구입해 사용하였다.


Wireless GH60 Satan Keyboard Project #1


Wireless GH60 Satan Keyboard Project #2

기존 프로젝트와 동일하니 작업하였던 사진만 정리한다. GH60 Satan PCB 준비한다.


꼭 다음과 같이 key stabilizers 를 먼저 장착해야 한다. 스위치를 납땜 한 이후에는 장착할 수 없다.


키를 윗 판에 끼우고 key stabilizers 를 장착한 PCB 와 잘 결합시킨다. 간혹 스위치 다리가 굽어서 PCB 구멍에 들어가지 않는 놈이 없는 지 조심해야 한다. 물론 굽은 다리도 납땜은 가능하다.


이제 납땜을 하면 되고, 기존 1호기와 같이 수정하였다.


다시 만들어 보니 빨리 제작할 수 는 있는데, 제작 중 실수도 좀 발생하였다. 끝내 RF 모듈은 전류가 50uA 와 같이 소모해야 하는데, 2.2mA 을 혼자 소모해서 교체했다. 잘못 연결한 상태에서 장시간 테스트로 모듈 소모 전류가 비정상으로 된 것 같다.
